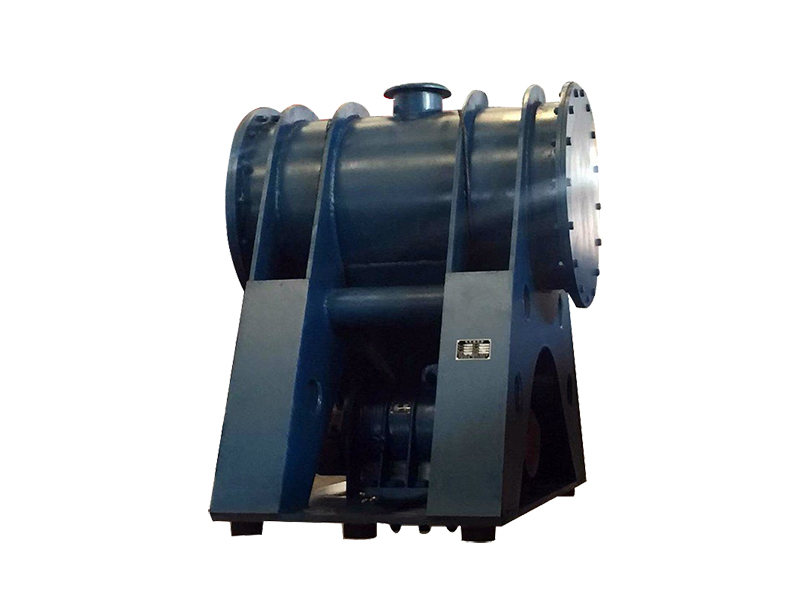

- 振动磨 您现在所在的位置: 首页 > 振动磨
用途
ZM系列振动磨是一种新型的***制粉设备,有单筒式、双筒式和三筒式三种结构型式,其中2ZM系列振动磨运用范围zui为广泛。振动磨是利用圆筒的高频振动,筒中的钢球或钢棒介质依靠惯性力冲击物料,介质冲击物料时的加速度可达10g-15g,因此具有结构紧凑、体积小、重量轻、能耗低、产量高、粉磨粒度集中、流程简化、操作简单、维修方便、衬板介质更换容易等优点,可广泛用于冶金、建材、矿山、耐火、化工、玻璃、陶瓷、石墨等行业制粉。
工作原理和结构特点(以2ZM双圆筒振动磨为例):
2ZM系列振动磨为双圆筒结构。由电动机通过挠性联轴器和万向联轴器带动激振器的轴旋转,激振器的轴上带有偏心块,由于带偏心块轴的旋转使双圆筒做近似的圆振动。筒体内充填研磨介质(钢球或钢棒)和待粉磨物料,物料既可从上圆筒的进料口进入,上圆筒内粉磨完毕的物料流入下圆筒继续粉磨,zui后从下圆筒的出料口排出,即单进单出;物料也可同时进入上下圆筒进行粉磨,然后同时排出,即双进双出或双进四出。筒体做圆振动时,筒内的介质和物料在筒内翻转,互相冲击,这种有规律的翻转、冲击和介质的自转,使物料在短时间内得到粉碎,并达到理想的粉碎效果。
双圆筒依靠联接板固定成一体,联接板上同时固定着激振器,且激振器需通水冷却,双圆筒由隔振弹簧支承,弹簧支座固定在不参振的底架上。圆筒筒体由外筒、内衬筒和端盖组成。内衬筒是可更换的,由耐磨材料制成。ZM系列振动磨的激振器由四组主副偏心块组成,调整副偏心块和主偏心块的相位角,可改变激振力的大小,从而达到调整振幅大小的目的,振动磨双振幅的近似值可以从振幅标示牌上读出。圆筒内的粉磨介质有钢球或钢棒两种。相同直径和级配的情况下,钢棒做介质时的产率要高于钢球做介质时的产率。因为用钢球做介质时,要达到同样的粉状粒度,粉磨时间较长,但钢球做介质时能达到更细的粒度。振动磨常用介质为Φ16-Φ36mm的钢棒,钢棒应经过渗碳和淬火,表面硬度应达到HRC55以上。入料粒度>15mm时取较大直径,入料粒度<15mm时取较小直径,并采用两种不同直径钢棒的混合级配较好。
